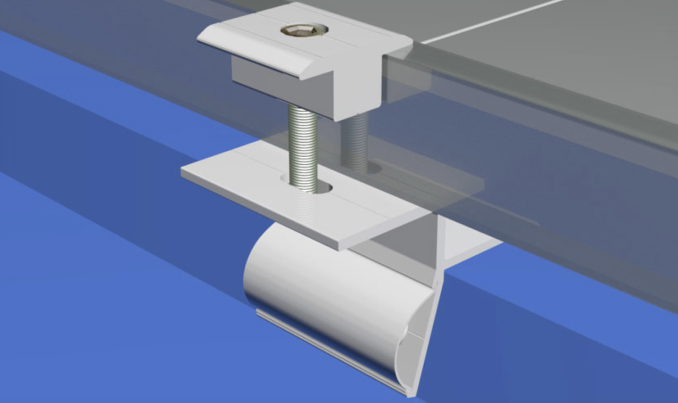

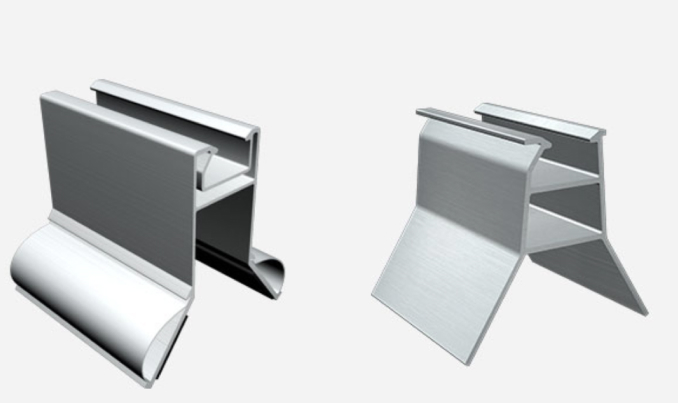

梯形彩钢瓦支撑座(无导轨)
产品概述

适用于屋顶T形彩钢瓦，主结构材质铝合金，通过专业的设计让支撑座与T形彩钢瓦的完美衔接

产品特点
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势
安装零配件少、安装快捷、性价比高
可以灵活地和水泥基础或压载板进行配合安装
严格的质量管控确保支架使用寿命
高密度的结构设计确保最少的装柜空间
技术参数
系统名称
梯形彩钢瓦支撑座（无导轨）
安装地点
斜屋顶
安装基础
T形彩钢瓦
安装角度
0-15°
风荷载
60m/s
雪荷载
1.6KN/㎡
适用组件类型
有框，无框
组件排版方式
横向，竖向
标 准
AS/NZS 1170，DIN 1055，JIS C8955：2017，International Building Code IBC 2009,California Building Code CBC 2010；
支撑座材质
Q235B（热浸镀锌），AI6005-T5（表面阳极氧化）
紧固件材质
SUS304&锌镍合金&热浸镀锌
零配件材质
AI6005-T5（表面阳极氧化）
支架颜色
自然银色或根据客户要求着色
系统质保
10年
