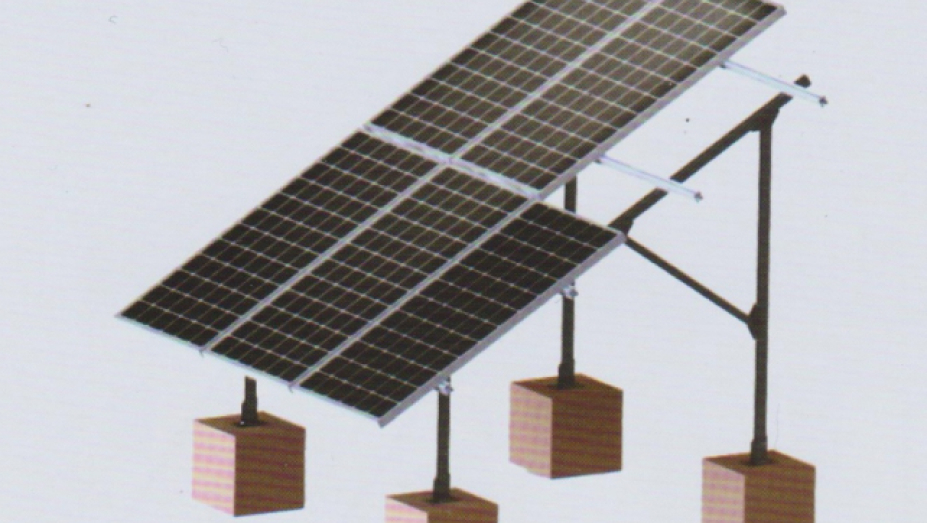

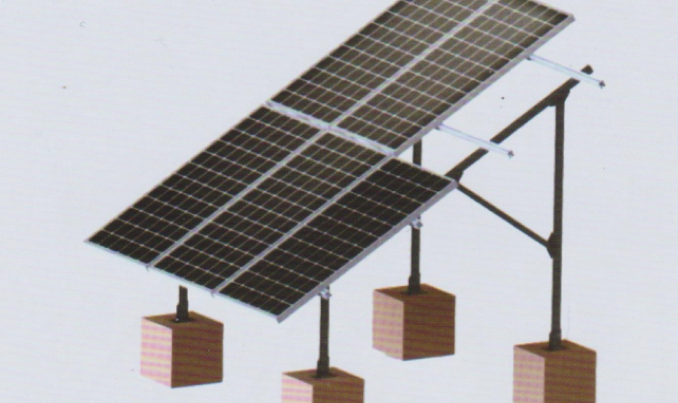

C型钢地面支架
产品概述

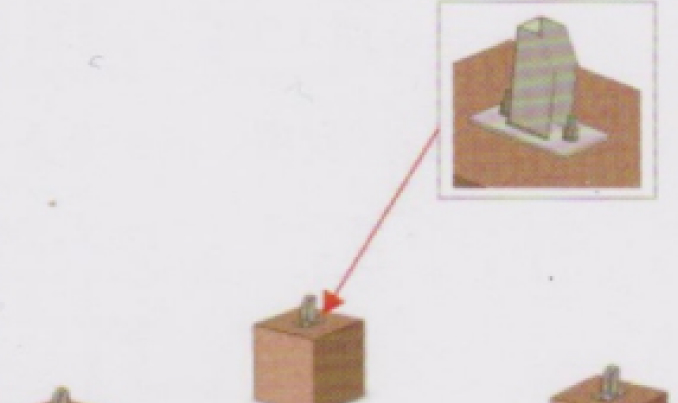

把固定支座固定在水泥基础上(预埋螺栓)

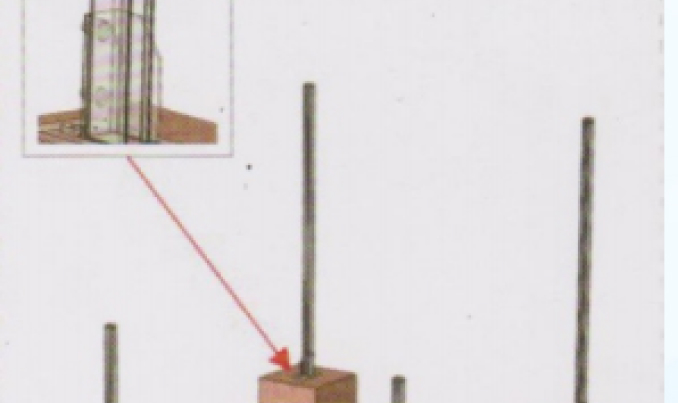

      将前后立柱用M10*30的内六角螺栓固定在固定支座上

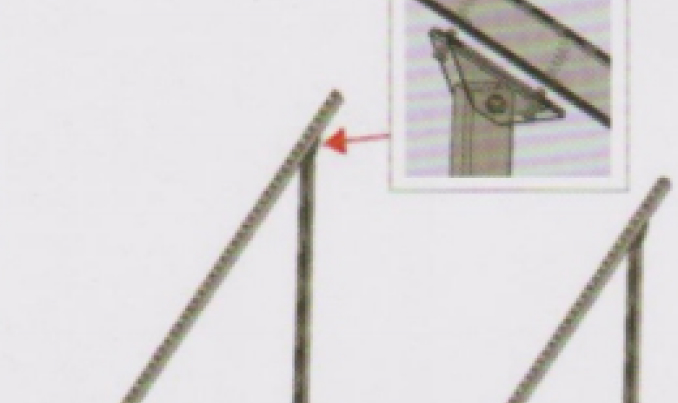

      将活动支座用M10*70的内六角螺栓固定在立柱上

      将斜撑用M10*30的内六角螺栓及弹簧螺母固定在斜梁和后立柱上

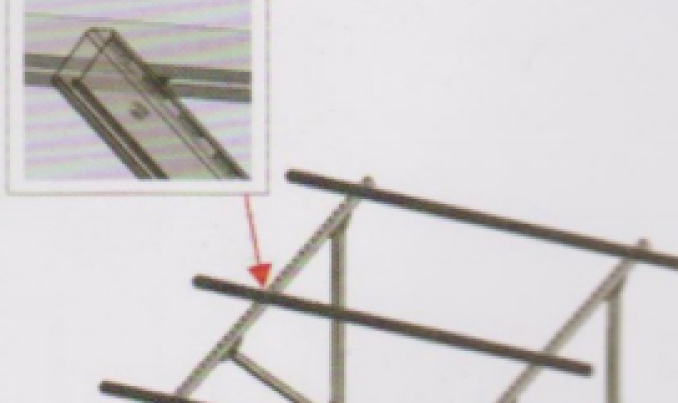

      将导轨用M8*25的型螺栓固定在斜梁上

产品特点
Rectangle
Rectangle
Rectangle
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势
它不破坏植被
  • 绿色安全可靠，不破话植被
简便易安装
  • 安装容易、方便、快捷
强度高、安装范围广
  • 安装的范围广泛且具有强度高的特点
技术参数
安装位置
彩钢瓦屋顶
斜面支架组件
根据实际需求
拉拨力
1000N
风力承载
40m/s
雪载承受力
70kg/m2
支架类型
框架
材料
铝
颜色
本色
使用年限
25年
适应场景
.
