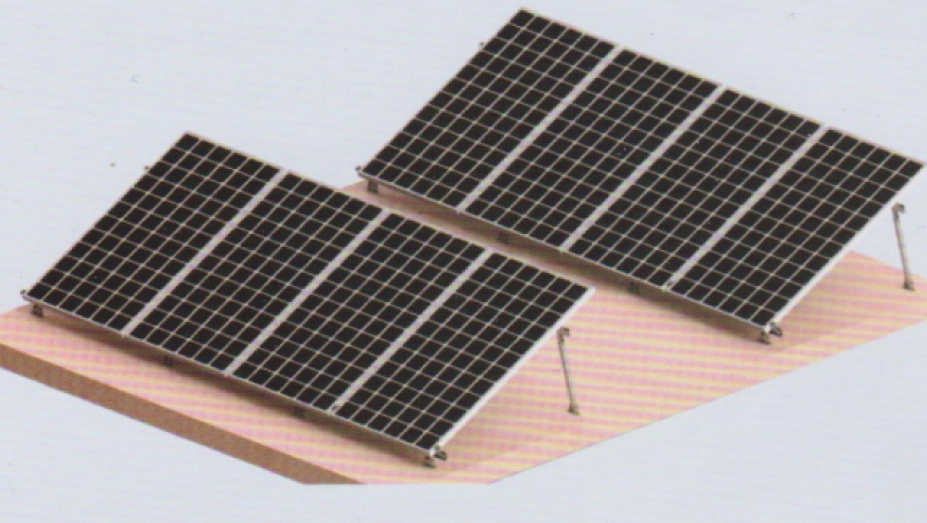

水泥地面可调节角度支架
产品概述

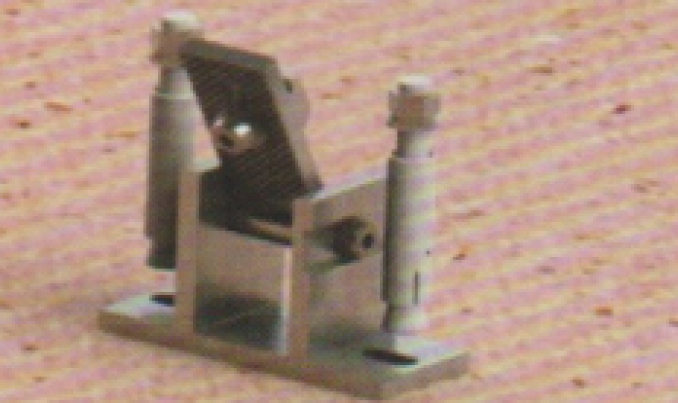

用膨胀螺丝将配有齿型的U型底座固定在水泥地面上

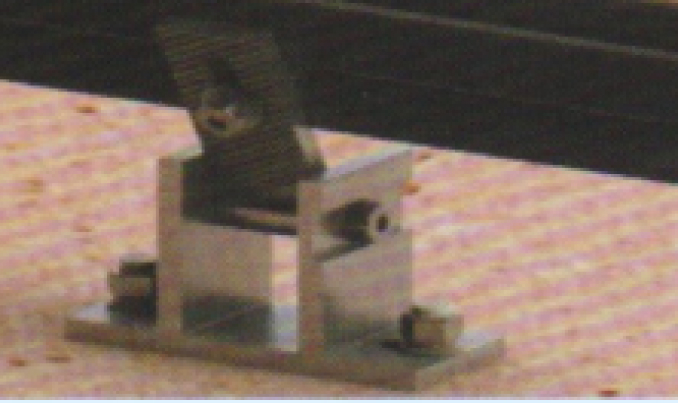

      将导轨用M8*25的内六角螺栓、弹垫、滑块螺母固定在齿型件上,注意安装方向

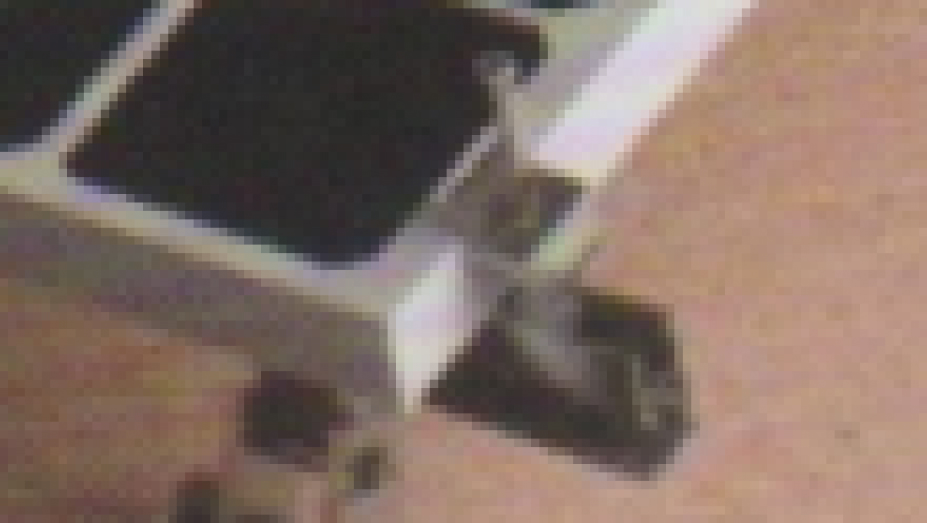

      将装配好的U型底座及调节杄部分用膨胀螺栓固定在水泥店面上

      将导轨用M8*25的内六角螺栓、平垫、弹垫、滑块螺母固定在齿型件上,注意安装方向

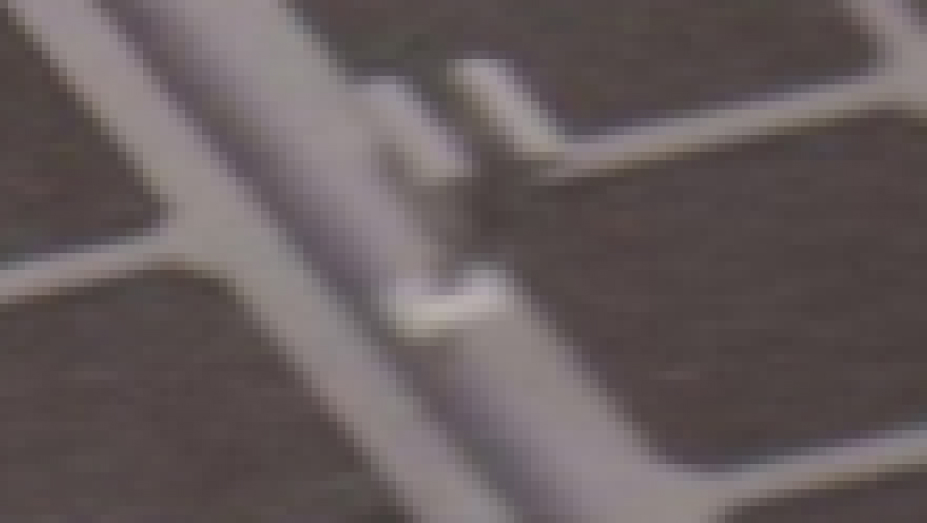

      将组建用边压块、中压块固定在导轨上

产品特点
Rectangle
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势
多样化应用
  • 我们的产品应用广泛、具有多样性
简便易安装
  • 容易安装、方便、快捷
通用的兼容性
  • 我们具有兼容性，可通用
可大量安装太阳能组件
  • 有太阳能组件可以大量的进行安装
技术参数
安装位置
彩钢瓦屋顶
斜面支架组件
根据实际需求
拉拨力
1000N
风力承载
40m/s
雪载承受力
70kg/m2
支架类型
框架
材料
铝
颜色
本色
使用年限
25年
