地面光伏支架系统
产品概述

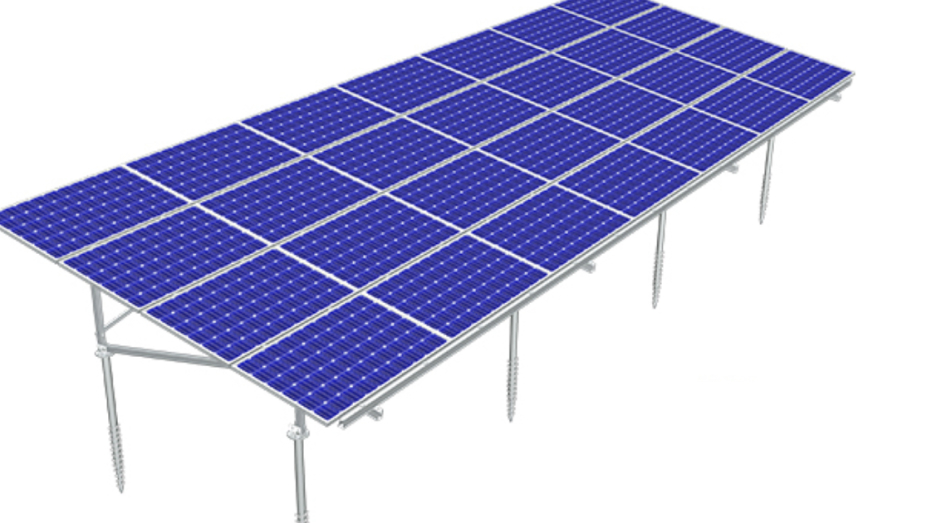

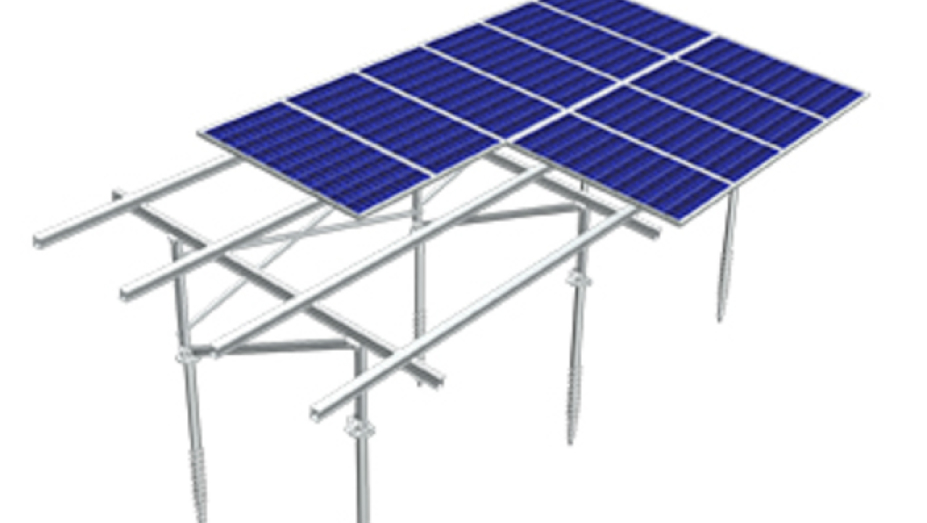

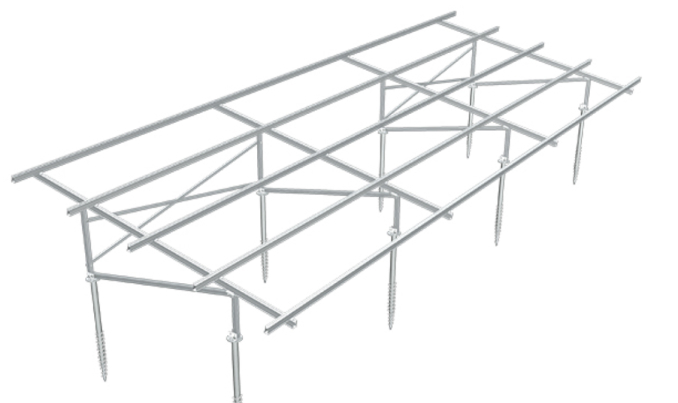

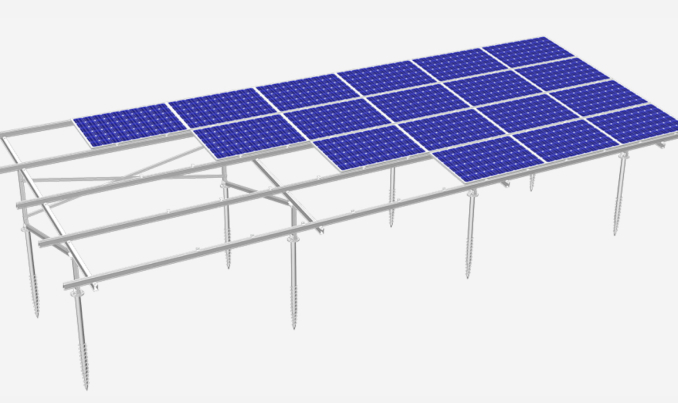

地面光伏支架系统PGT4 该产品具有高度预安装特性，适用于中、大型光伏电站的安装。全面优化系统支架方管强度，提升系统整体稳定性，并更进一步优化纵梁结构，专业的结构设计确保系统强度，具有较强的抗风雪能力，支架系统可对前后、左右及上下方向进行调节，有效的提高了工程安装的时效，大大降低了安装成本。

产品特点
Rectangle
Rectangle
Rectangle
Rectangle

产品优势

技术参数

适应场景

产品优势

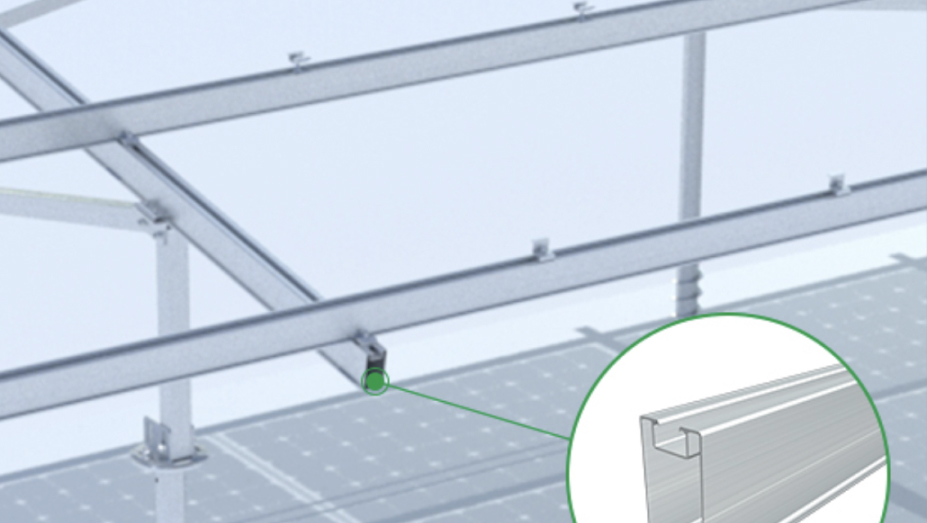

卡块及卡槽采用对称式的设计
  • 安装时无方向性的要求，提高安装效率。

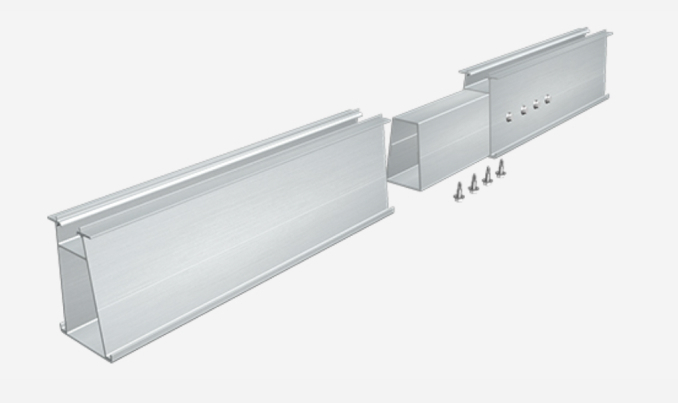

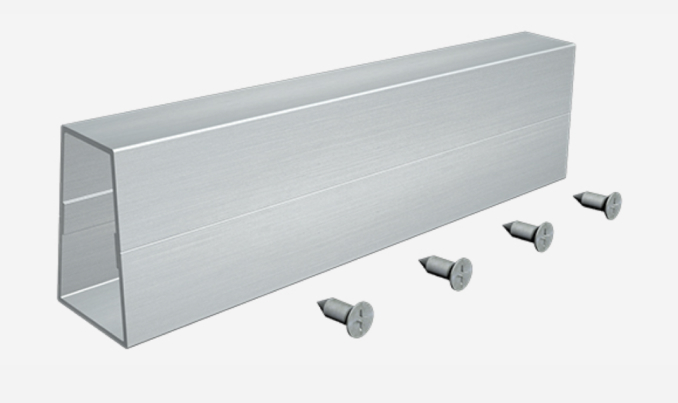

纵梁的固定无需打孔
  • 采用专用压块固定在接头上，压紧方向与整体受力方向一致，大大提高强度。
高度预装节约安装时间
  • 安装零配件少，厂内高度预安装，无需任何现场切割或钻孔，减少现场施工难度，及施工时间，大大降低了项目成本。
现场灵活调节
  • 行业领先专业设计，根据地形调节设计，可实现垂直，东西，西南，南北调整，简化安装，实现光伏发电量最大化。
技术参数
安装地点
地面
安装基础
水泥基础，螺旋地桩
安装角度
0-60°
风荷载
60m/s
雪荷载
1.6KN/㎡
离地高度
500-2000mm
适用组件类型
有框，无框
组件排版方式
横向，竖向
设计标准
AS/NZS 1170，DIN 1055，JIS C8955：2017，International Building Code：IBC 2009,California Building Code：CBC 2010；
支架材质
AL6005-T5（表面阳极氧化）
紧固件材质
锌镍合金&不锈钢SUS304
零配件材质
AL6005-T5（表面阳极氧化）
支架颜色
自然银色或根据客户要求着色
系统质保
10年
适应场景
.
