直立锁边式
产品概述

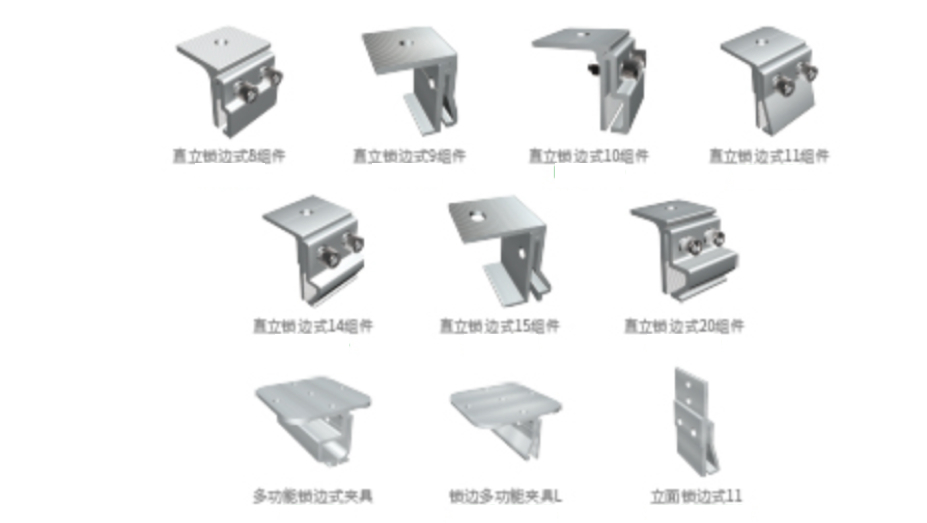

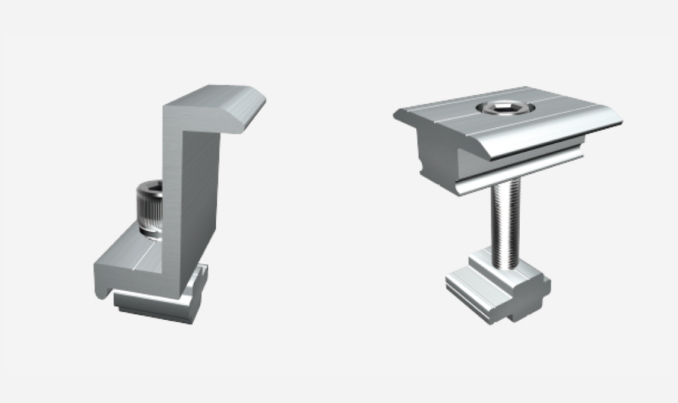

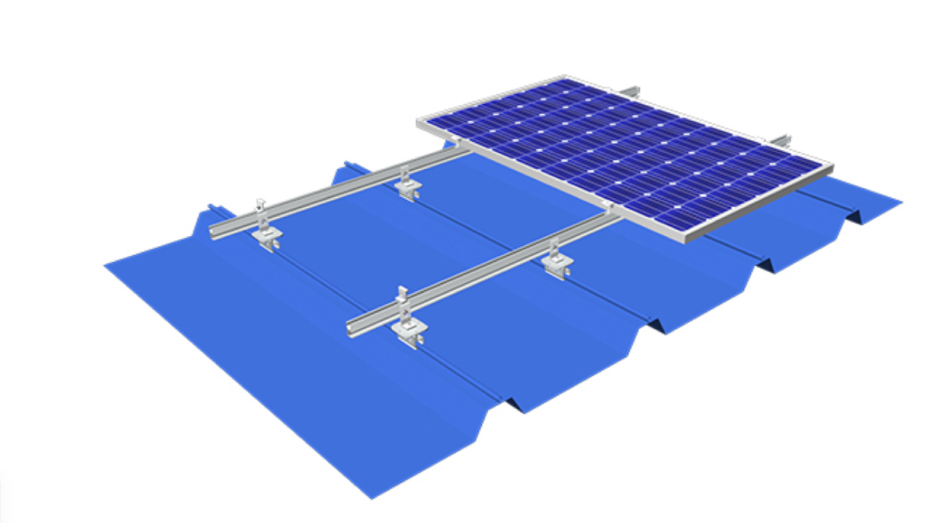

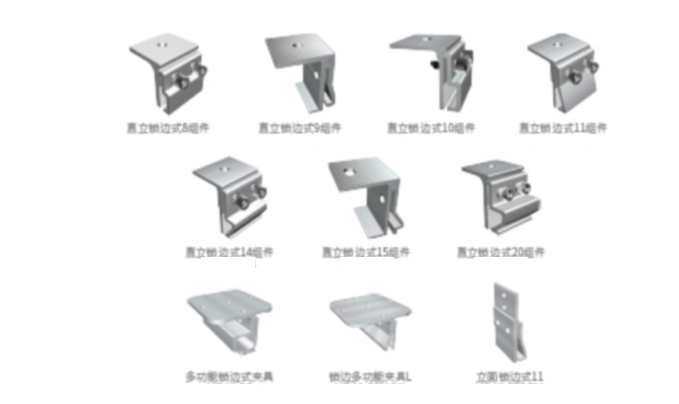

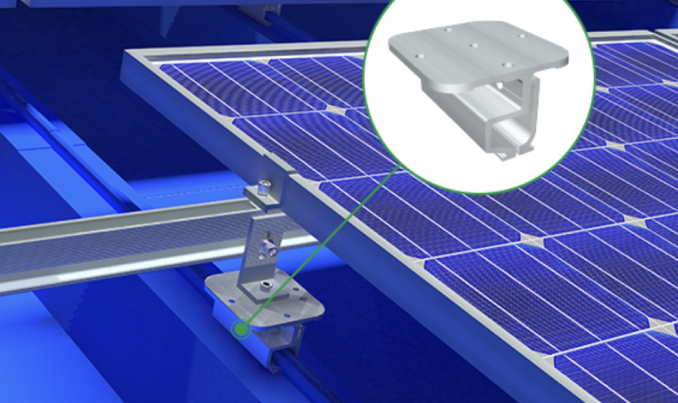

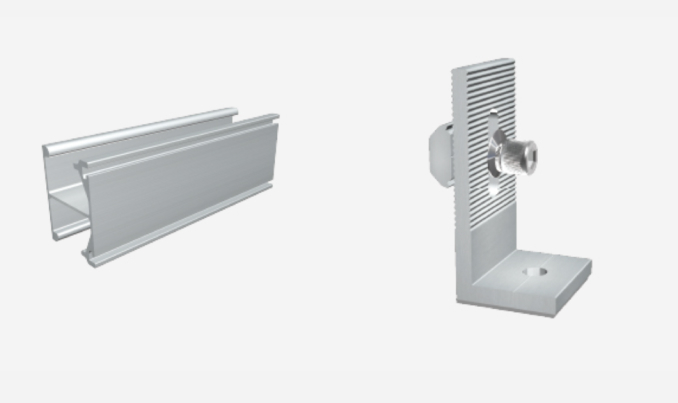

直立锁边式夹具 主要适用于屋顶彩钢瓦，主结构材质铝合金，通过特有的结构设计让直立锁边式夹具与彩钢瓦完美衔接，实现您对不同安装条件的要求；因地制宜的设计方案和优良的结构强度计算，节约安装时间降低安装成本；专利配件的独特设计，带给您更多的快捷安装体验。

产品特点
Rectangle
Rectangle
Rectangle
Rectangle
Group

产品优势

技术参数

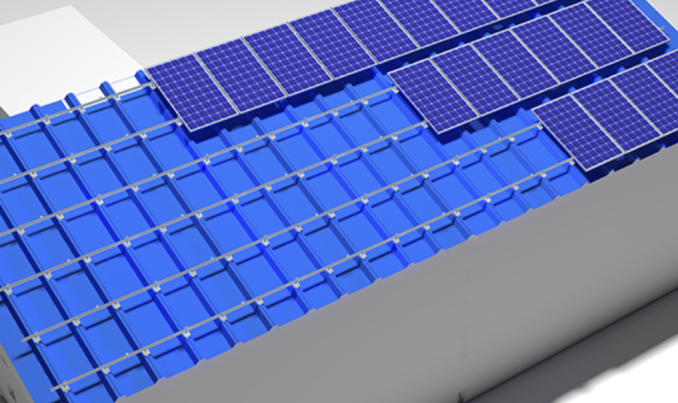

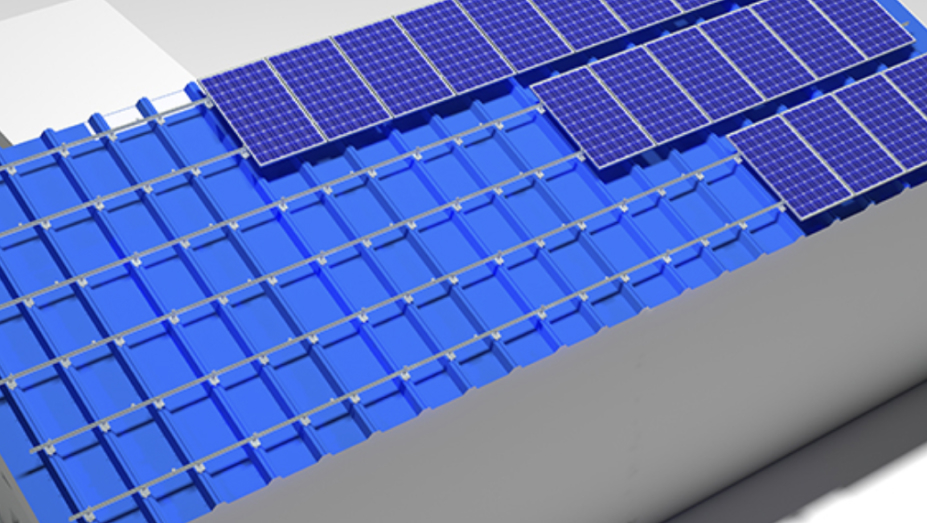

适应场景

产品优势
适用于不同彩钢瓦屋顶
  • 根据不同的直立锁边式彩钢瓦瓦型，做专业的定制设计，实现夹具与彩钢瓦的完美配合。
节约施工成本和时间
  • 专业的结构设计与系统解决方案，可以有效降低现场施工难度及施工时间，降低项目成本。
全面兼容不同的光伏组件
  • 可自由和灵活地支持各种类型的光伏组件。
更好的结构设计
  • 专业的设计可满足组件平铺及带角度要求，同时满足组件横排或竖排需求。
技术参数
系统名称
直立锁边式夹具
安装地点
斜屋顶
安装基础
彩钢瓦
安装角度
0-15°
风荷载
60m/s
雪荷载
1.6KN/㎡
适用组件类型
有框，无框
组件排版方式
横向，竖向
设计标准
AS/NZS 1170，DIN 1055，JIS C8955：2017,International Building Code：IBC 2009,
California Building Code：CBC 2010；
支架材质
AI6005-T5（表面阳极氧化）
紧固件材质
SUS304&锌镍合金&热浸镀锌
零配件材质
AL6005-T5（表面阳极氧化）
支架颜色
自然银色或根据客户要求着色
系统质保
10年
适应场景
.
